電纜拖鏈的基本選型
2016-5-4 13:10:58點擊：
1）拖鏈的定義和用途：
拖鏈俗稱“坦克鏈”，在電纜，油管，氣管等需要來回移動的場合,為了防止其糾纏,磨損,拉脫,勾掛和散亂,常把電纜，油管，氣管等放入保護拖鏈中,對其形成保護,并且電纜，油管，氣管等還能隨拖鏈實現來回移動,避免發生電纜糾纏,磨損,拉脫,勾掛和散亂等現象.同時實現等距離的移動行程，可節省一半的電纜長度，從而降低成本。
2）拖鏈結構說明：
1.拖鏈基本構成：橫梁，側板，及接頭；拖鏈本體是根據內高和節距的不同而分成不同的系列；因此每個系列的拖鏈的內高和節距是固定的，何為節距，節距是指相鄰兩鏈節中心點之間的距離；例如的0345系列拖鏈，其內高為固定的20毫米，節距為固定的34.5毫米；
2.拖鏈每個系列可根據起不同的內寬和彎曲半徑，蓋板打開方式，又可將相同系列拖鏈分成不同的規格；例如的0345系列拖鏈，我們可根據內寬和彎曲半徑的不同，而組合成不同規格的型號。
3）如何選型—針對拖鏈完全懸空狀態下應用的5個最重要的設計步驟：
通常選型前需知以下細節：拖鏈將應用于什么樣設備上；拖鏈安裝方式；使用環境；移動速度；移動加速度；單位負載（即內部線纜，油管或氣管等直徑和單位重量）；移動行程，使用頻率等。
電纜和氣管，液壓管的數量，類型，直徑決定了拖鏈內腔的尺寸和如何分配；
首先要保證負載的拖鏈內部合理均勻分部（重量均勻分布，空間合理分布,液壓管,氣管,油管和電纜最好用豎隔片分隔成單獨的空間；同種負載數量比較多，直徑差異比較大的話也最好用豎隔片隔開；若有多層排布的話，也可采用橫隔片在高度方向進行分隔；
其次保證負載能夠在拖鏈內部自由移動,防止排布時產生負載之間有纏繞現象；
然后根據負載的排布，計算出內高和內寬：通常情況下內高和內寬為負載排布的最大高度和最大寬度乘1.15；例如直徑為20，30，15，20，15的電纜負載，若排成一排，其所需拖鏈內高和內寬分別為34.5及115毫米；
最后看所用拖鏈是否需用全封閉
（在有機加工切屑和大的粉塵顆粒的情況下，
為了更好的保護負載，可選用全封閉拖鏈）
3-2計算彎曲半徑：
彎曲半徑計算取決于以下兩個因素：A）通常情況下，最大的直徑或厚度（扁平負載）及最硬的電纜決定最大允許的最小彎曲半徑；B）可獲取的安裝空間決定了允許的彎曲半徑（在拖鏈安裝空間有限的情況下）；注：在大多數必須選擇比實際電纜允許的彎曲半徑小的情況下，建議使用類似德國這種高柔性的拖鏈專用電纜，有利提高電纜的使用壽命；
彎曲半徑的計算方法：1-電纜：國產電纜彎曲半徑是其最大外徑乘8-10倍左右；進口電纜彎曲半徑是其最大外徑乘6倍左右；2-油管彎曲半徑是其最大外徑乘12倍左右；3-水管，氣管彎曲半徑是其最大外徑乘10-12倍左右；
3-3 拖鏈類型的選取（在此僅舉例德國拖鏈）：
根據以上計算出拖鏈內高和內寬和彎曲半徑，然后從德國拖鏈中選取,分類如下
A）經濟型標準應用BASIC-LINE-每個系列的內寬是固定的（橫梁可開型，橫梁不可開型，半封閉和全封閉型）

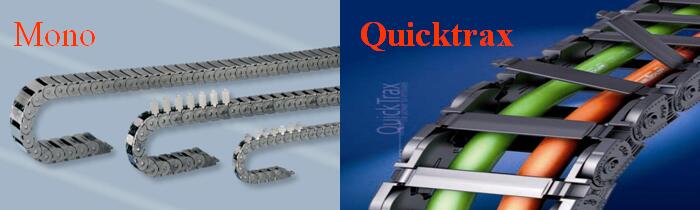

MONO系列：1）橫梁分為可打開和不可打開 2）安裝快速簡單 3）帶有綁線板的接頭 4）內高從10-42毫米，內寬從6-169毫米
QUICKTRAX系列：采用了橫梁應用特殊高柔性塑料及側板采用加玻纖的增強尼龍塑料，使得拖鏈更靜音，結構更穩定，抗扭性更強。
1）安裝快速簡單 2）結構更穩定 3）無支撐長度加長 4）橫梁可內或外打開
5）內高20，內寬從15-50
UNIFLEX系列：有多種橫梁打開方式及蓋板打開方式（分030，040，050，060類型）
1）根據設計可分橫梁內或外側打開 2）側板的特殊設計使得具有長的無支撐長度
3）高的抗扭性 4）半封閉和全封閉 5）多種分隔選擇（TSO，TS1，TS2三種形式）
6）內高17.5-44；內寬15-250。
UNIFLEX系列改進版：除了具備上面UNIFLEX的基本性能外，比其質量更輕，更靜音， 橫梁安裝更方便
1）尺寸范圍：內高26-44，內寬25-250；
B）BASICLINE—PLUS固定內寬的，快速穿線（只需用手順著橫梁方向把電纜下壓），主要應用在高速和短行程情況下。
EASYTRAX系列：橫梁采用了特殊高柔性塑料及側板采用加玻纖的增強尼龍塑料，使得拖鏈結構更穩定。
1）安裝更快速 2）結構穩定 3）無支撐長度增長 4）側板采用噪音減小設計系統，使得拖鏈更靜音 5）高的移動速度 6）內高18，內寬從15-50
PROTUM系列：適用于無支撐應用的輕小型高柔性拖鏈
1）非常長的使用壽命（由于無鏈節，故就無鏈節之間相對移動所產生的磨損）
2）振動小 3）適用于短行程和高速 4）內高15-25；內寬15-45
5）主要應用于辦公和工作車間家具
1）低振動 2）非常長的使用壽命 3）適用于無塵室 4）適用于直徑在6-30之間的電纜
C）VARIO-LINE寬度可變的拖鏈：（鋁橫梁和塑料橫梁，內外側橫梁可快速方便地打開，質量輕，強度高）

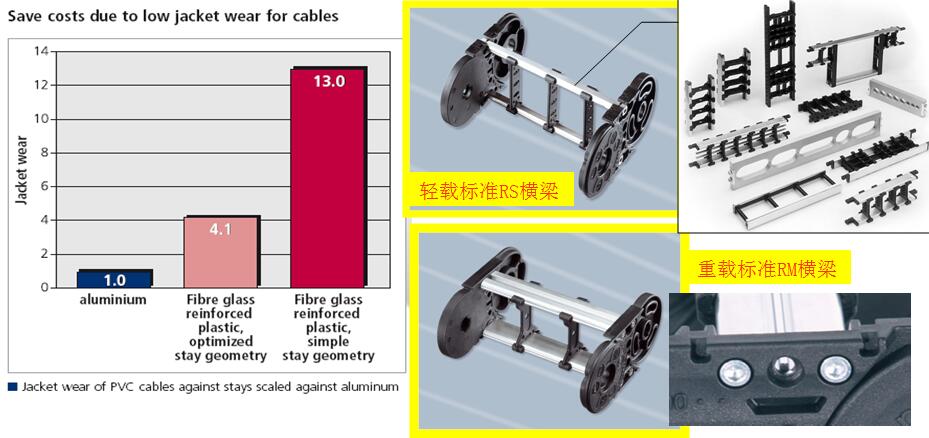

注：可選鋁橫梁和不同幾何結構的橫梁；為何德國一直以來專著于橫梁設計的研究，因為通過試驗測試普通塑料橫梁對電纜造成的損耗為優化塑料橫梁的3倍，是鋁制橫梁的13倍；目前除了，很少有其他廠家對此進行深入研究
K系列：堅固，高效益，適合大負載
1）堅固，結構簡單，適合于大負載
2）可選側板安裝圓形滑片（適合拖鏈側躺運行）
3）內高：38-58 內寬：68-561
MASTER系列：靜音，輕質優化設計
1）通過側板重量的優化設計，使的拖鏈本體質量更輕 2）可提供客戶訂制彎曲半徑
4）內高：33-80 內寬：50-800 5）H33，H46，LC60，LC80
M系列：帶有不同橫梁結構，使用比較廣泛的拖鏈
1）更廣泛內部空間分隔選擇 2）配有可替換特殊材料高耐磨滑片
（目前很多拖鏈廠家都沒做，可降低拖鏈維修成本 3）內高：19-87 內寬：25-800
XL系列：更大內部尺寸拖鏈
1）適合大直徑電纜，在其他塑料拖鏈空間不能滿足的情況下使用
2）帶有滑片應用 3）特殊材料加工的高耐磨滑片 4）內高：108 內寬：200-1000
3-4如何計算拖鏈長度和安裝高度：

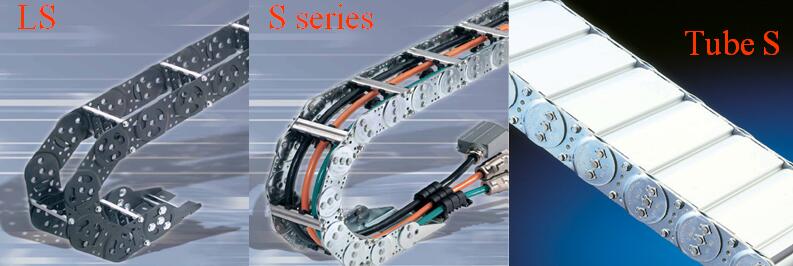

A）計算所需拖鏈長度，可根據以下公式：L=S/2+3.14KR+nt 塑料拖鏈：n=2；鋼鏈： n=4
QUANTUM： n=12 TKR200： n=4 PROFILE，CONDUFLEX： n=9 MOBIFLEX： n=KR
B）安裝高度的計算：H=2KR+m ；塑料拖鏈：m=hG；鋼鏈： m=1.5hG QUANTUM： m=4/3hG TKR200： m=40mm
3-5請根據每種拖鏈的無支撐力-負載圖，核對所選拖鏈是否在其適用范圍
補充：1）以上是拖鏈的基本選型，是在速度和加速度不大，行程不長的情況下；如果速度和加速以及行程比較長的情況下，建議向我公司詢問
2）以上選型也可作為超過實際懸空長度的長行程拖鏈選型參考，只是需要在計算拖鏈長度時應把踏腰長度計算進去，并同時配備導向槽；
4 拖鏈選型總結：
為了是拖鏈系統能夠盡可能獲取最大的使用壽命，因此在設計拖鏈系統時應嚴格按照規則去選型；因為拖鏈的使用壽命不但決定其使用壽命，還會影響電纜使用壽命；因此德國一直以來都會投入巨大精力對拖鏈側板結構，橫梁材質和結構，以及拖鏈附件等影響拖鏈使用壽命的環節進行開發研究。
5.電纜介紹：
5-1電纜特性：
A耐油 B抗紫外線 C符合ROHS環保標準 D具有阻燃性 E高柔性，使用壽命長
F符合UL，CSA，VDE標準 F規格多 G性價比高 H 專門用于拖鏈

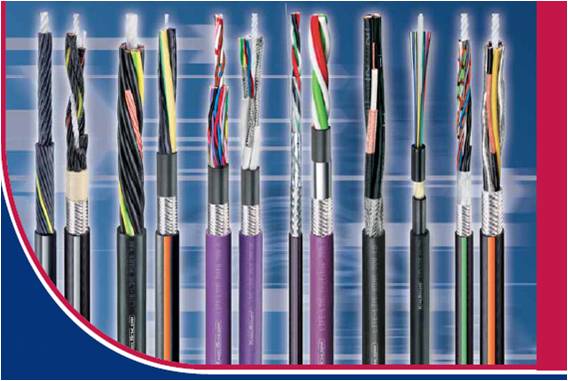

5-2電纜產品范圍:
A 數據電纜:分為屏蔽(PVC和PUR外護套),非屏蔽(PVC和PUR外護套)
B 動力電纜:分為屏蔽(PVC和PUR外護套),非屏蔽(PVC和PUR外護套)
PVC: 工作溫度-5~+80,耐油程度較低,適合行程短工況較好的應用.
PUR: 工作溫度-30~+90,耐油程度極高,可適合長行程急惡劣工況的應用.
5-4 電纜規格分為200系列，400系列，700系列
5-65采用短節距設計，使得電纜使用壽命延長
5-6將外護套和線芯完全的擠壓，密封在一起，事實證明了在兩者之間有良好的機械軸節，使得其使用壽命大大延長
